中文版
English

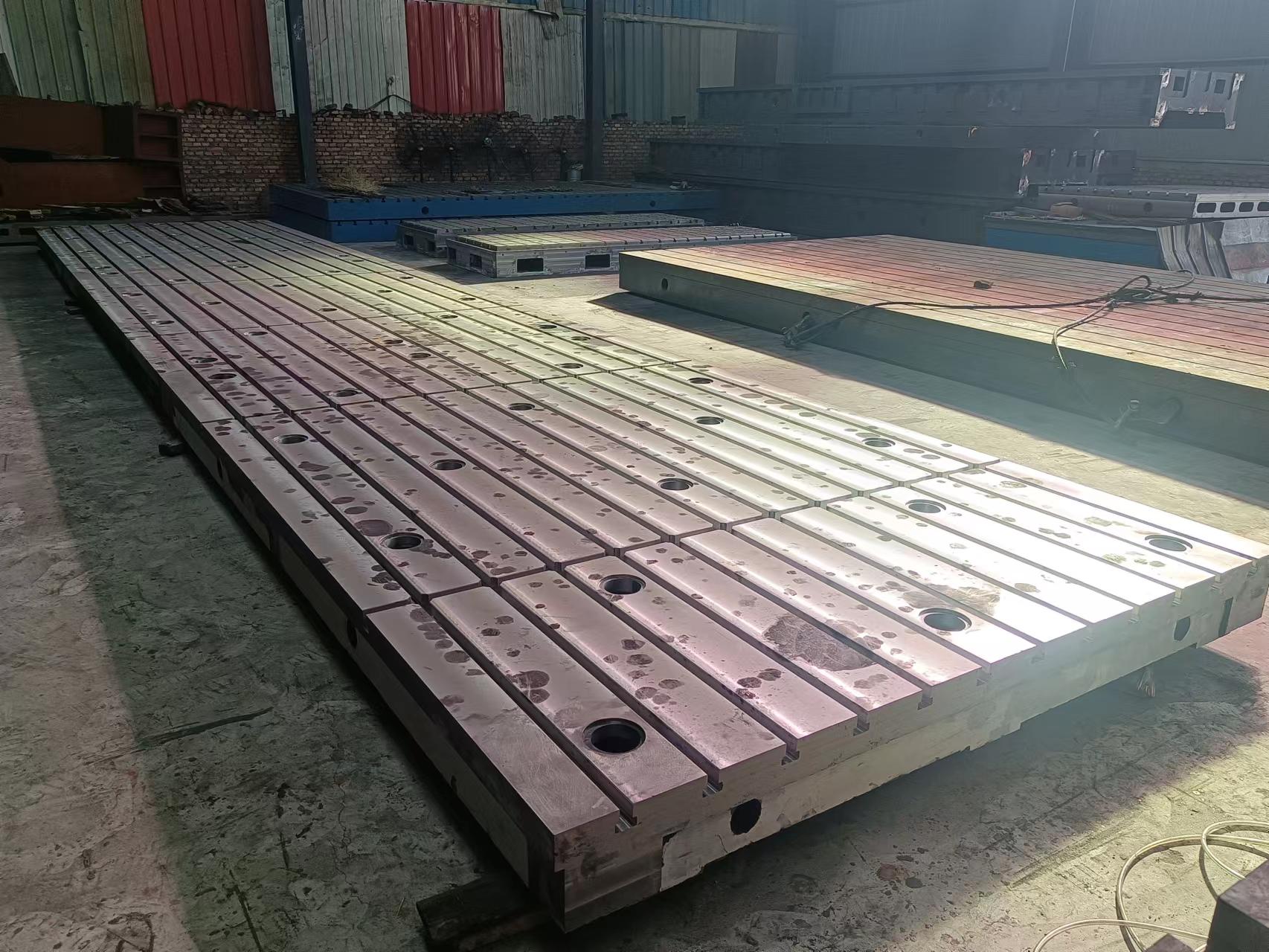

铸铁平台,铸铁地轨铁水过滤进程发生缺点的缘由
一、夹渣缺点
1、各类液态锻造合金在熔炼和浇注进程中均会发生同化物，包含铸铁平台、铸铁地轨、机床任务台等。金属同化物根据其来历能够分为两大类：
(1) 外来同化物。来历于炉衬、浇包耐火资料的腐蚀，熔渣或与氛围反映构成的浮渣, 型砂的冲蚀, 或别的任何与金属熔体打仗的资料的腐蚀;
(2) 内生同化物。这类同化物是由金属熔体内的反映构成, 如镁硫同化物。镁硫同化物是因为球化处置进程中插手镁硅铁合金后在铁液内反映而构成。
2、铸铁平台、地轨夹渣发生的缘由
(1) 硅：硅的氧化物也是夹渣的首要构成局部，是以尽能够下降含硅量;
(2) 硫：铁液中的硫化物是球铁件构成夹渣缺点的首要缘由之一。硫化物的熔点比铁液熔点低，在铁液凝结进程中，硫化物将从铁液中析出，增大了铁液的粘度，使铁液中的熔渣或金属氧化物等不易上浮。是以铁液中硫含量太高时，铸件易发生夹渣。球墨铸铁原铁液含硫量应节制在0.06%以下，当它在0.09%～0.135%时，铸铁夹渣缺点会急剧增添;
(3) 稀土和镁：最近几年来研讨以为夹渣首要是因为镁、稀土等元素氧化而致，是以剩余镁和稀土不应太高;
(4) 浇注温度：浇注温度太低时，金属液内的金属氧化物等因金属液的粘度太高，不易上浮至外表而残留在金属液内； 温度太高时，金属液外表的熔渣变得太淡薄，不易自液体外表去除，常常随金属液流入型内。而现实出产中，浇注温度太低是引发夹渣的首要缘由之一;
(5) 浇注体系: 浇注体系设想应公道,具备挡渣功效,使金属液能安稳地充填铸型,力图避免飞溅及紊流;
(6) 型砂：若型砂外表粘附有过剩的砂子或涂料，它们可与金属液中的氧化物分解熔渣，致使夹渣发生；砂型的紧实度不平均，紧实度低的型壁外表轻易被金属液腐蚀和构成低熔点的化合物，致使铸件发生夹渣。
3、避免铸铁平台、铸铁地轨夹渣办法
(1) 节制铁液成份：尽能够下降铁液中的含硫量(<0 06%)，恰当插手稀土合金(0 1%～0 2%)以污染铁液，尽能够下降含硅量和残镁量;
(2) 熔炼工艺：要尽能够进步金属液的出炉温度，适合的静置，以利于非金属同化物的上浮、堆积。扒清洁铁液外表的渣子，铁液外表应放笼盖剂(珍珠岩、草木灰等)，避免铁液氧化。挑选适合的浇注温度，最好不低于1350℃;
(3) 浇注体系要使铁液活动安稳，设置集渣包和泡沫陶瓷滤片挡渣装配;
(4) 铸型紧实度应平均，强度充足；合箱时应吹净铸型中的砂子。
二、气孔缺点
1、气孔凡是是铸铁平台、铸铁地轨铸件中常见的缺点
在古代出产前提下，反映性气孔与析出性气孔较为少见，较为多见的是侵入性气孔，常常占铸件成品的比例很高。
2、气孔发生缘由
(1) 型腔排气不充实，排气总截面积偏小；
(2) 浇注温度较低；
(3) 浇注速率太慢；铁液充型不安稳，有气体卷入；
(4)型砂水份偏高；型砂内灰份含量高，型砂透气性差；
(5) 浇注体系设想不妥，铁水卷进气体；
(6) 孕育剂未经枯燥且粒度不妥；铁液未充实除渣，浇注时未挡渣，引发渣气孔；
(7) 浇注时未实时引火。
3、避免气孔对策
(1)模子上较高部位设置数目充足、截面得当的出气针或排气片，凡是排气截面应为内浇道总截面积1.5—1.8倍摆布;
(2)浇注体系按半开放半封锁准绳设置为好，并在浇道内增添泡沫陶瓷过滤片装配，泡沫陶瓷过滤片有整流感化，铁液充型时比拟安稳，不会打击铸型或发生飞溅或卷人气体。浇注体系的截面巨细以8-10kg／s浇注速率来计较较为适合;
(3)铁液的熔炼温度应不低于1500℃，而手工浇注时末箱的浇注温度应节制在1400~C摆布(视铸件巨细与壁厚可恰当调剂）。最好能接纳主动浇注，浇注温度偏差应在20℃之内;
(4)一个好的适于高压外型的砂处置体系，型砂水份应节制在2.8-3.2％，其紧实率应在36-42％之间，而温压强度应达180-220kpa(均指在外型机处取样检测)。为达这些目标，需监控型砂的灰份，帮助资料的增添量，适合的原砂粒度、轮回砂的温度及混砂效力;
(5)注重做好铁液去渣，浇注时挡渣引火和孕育剂的枯燥等任务。
三、冷隔缺点
1、冷隔缺点发生缘由
(1) 浇注温度太低，铁水充型才能变弱;
(2) 砂型的透气性差，型砂内气体压力过大，铁水不能实时充型;
(3)浇注体系设想不公道，横浇道及内浇道截面积小;
(4)浇口杯上粘附残渣，使浇注温度下降。
2、冷隔缺点对策
(1)优化浇注体系设想，增大泡沫陶瓷过滤单方面积，增添铁水的过流量;
(2)改良型砂的透气机能，增添排气道;
(3)进步铸件浇注温度;
(4)清算浇口杯部位。
